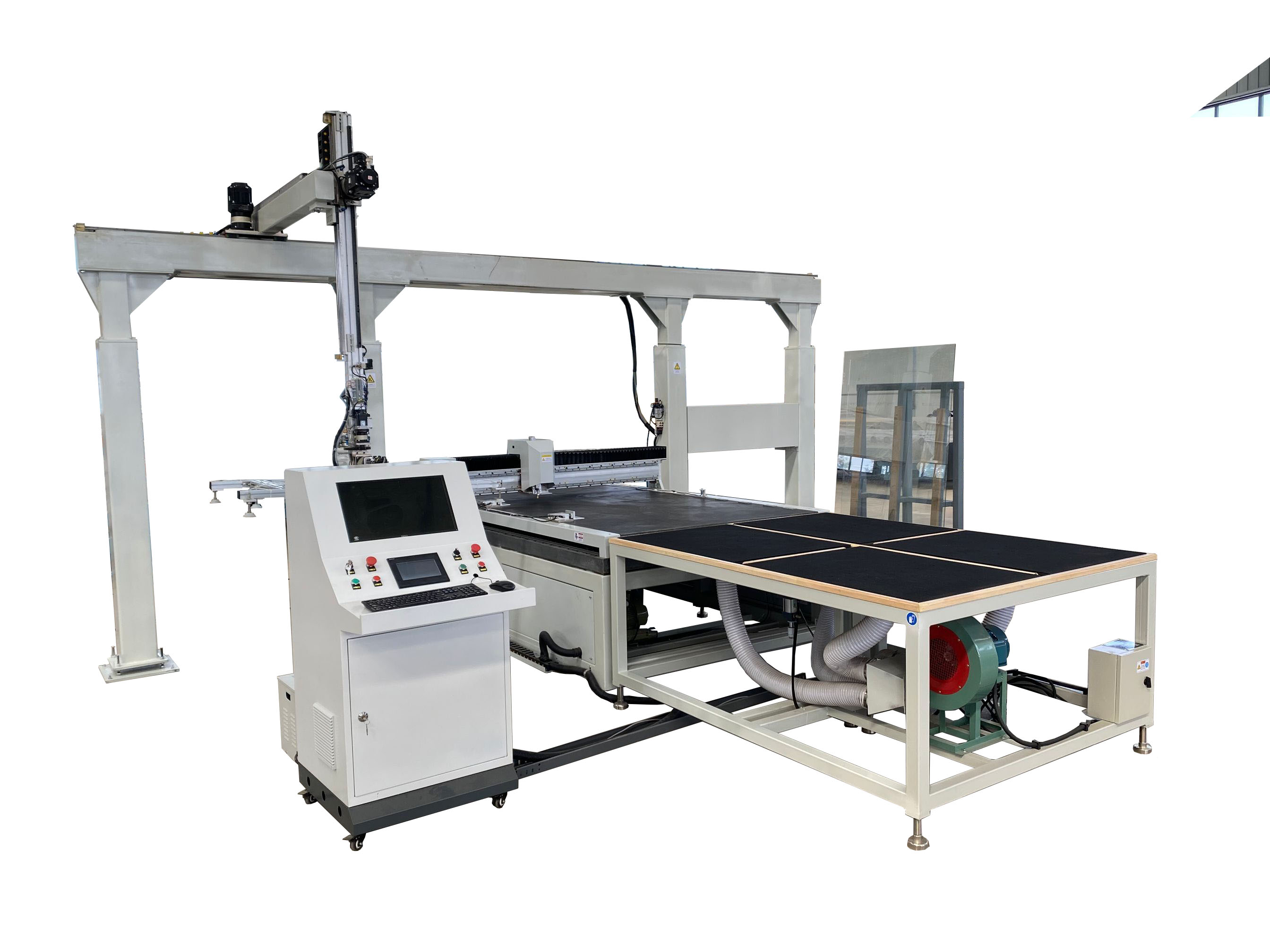

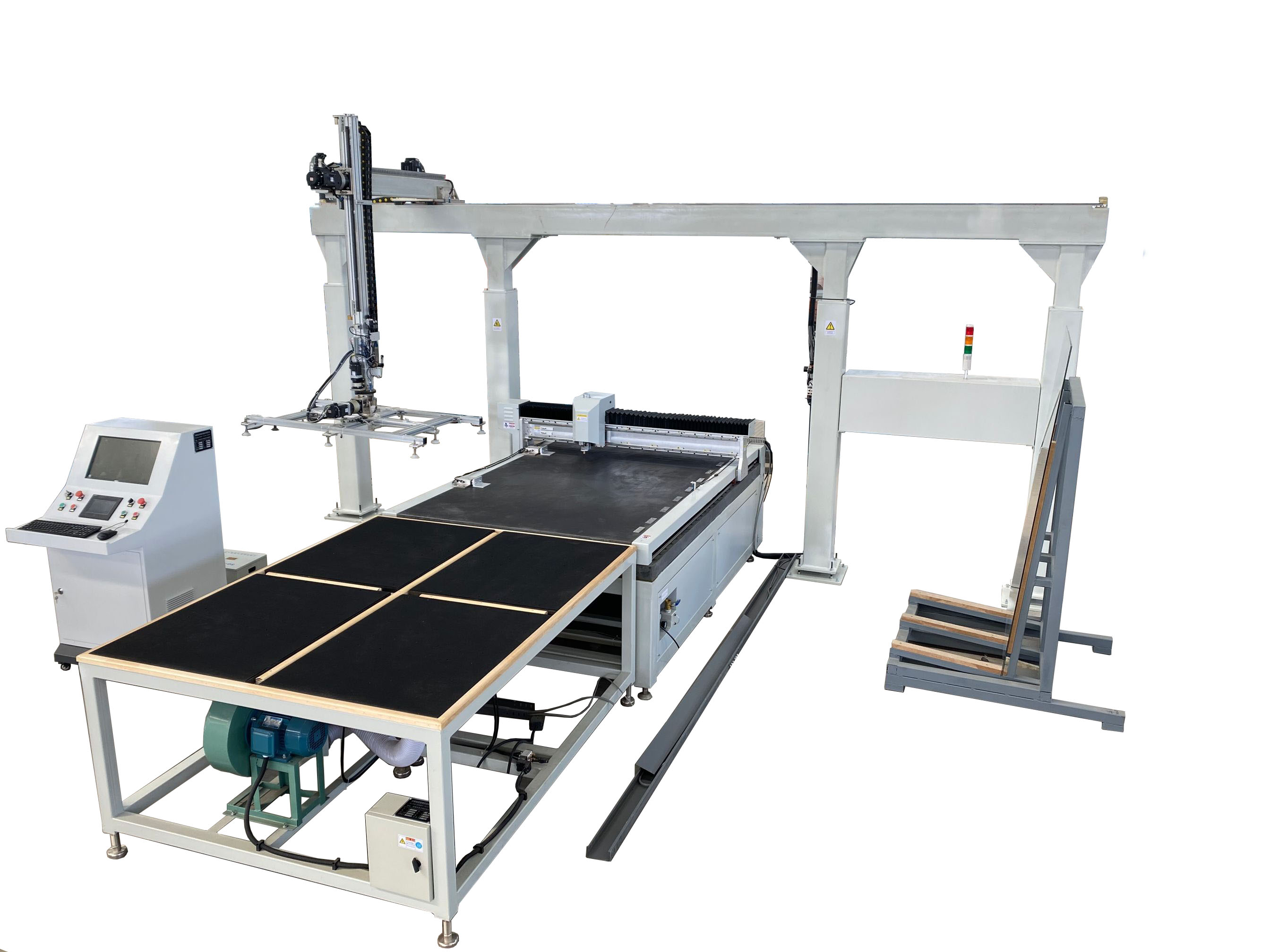

結構簡介：

龍門式結構；單Z軸；伺服電機驅動；齒條傳動；X-Z-R-A軸運動；PLC控制；觸摸屏操作。

加工參數（可定制）：

l? X軸行程： 5200mm

l? Z軸行程： 800mm

l? A軸旋轉角度： ±85°

l? R軸旋轉角度： 90°

l? 取片負載: ≤80Kg

l? 行走速度：0-20m/min

l? 取片范圍：1800*1200mm

l? 取片厚度范圍：2-3mm

l? 取片深度：＜600mm

機械配置（可指定配置）：

l? X軸行走電機：日本三菱伺服電機

l? Z軸升降電機：日本三菱伺服電機

l? A軸旋轉電機：日本三菱伺服電機

l? R軸旋轉電機：日本三菱伺服電機

l? 齒條： 日本KHK

l? 導軌： 臺灣上銀

l? 真空發生器： 德力西

l? 減速機：臺灣SKISIA

l? 立柱及橫梁：方管

l? Z軸：鋁型材

?

電氣配置：

l? 觸摸屏： 日本三菱

l? PLC：日本三菱

l? 電磁閥：臺灣亞德客

l? 接近開關： 臺灣FOTEK

l? 低壓電器元件： 正泰
