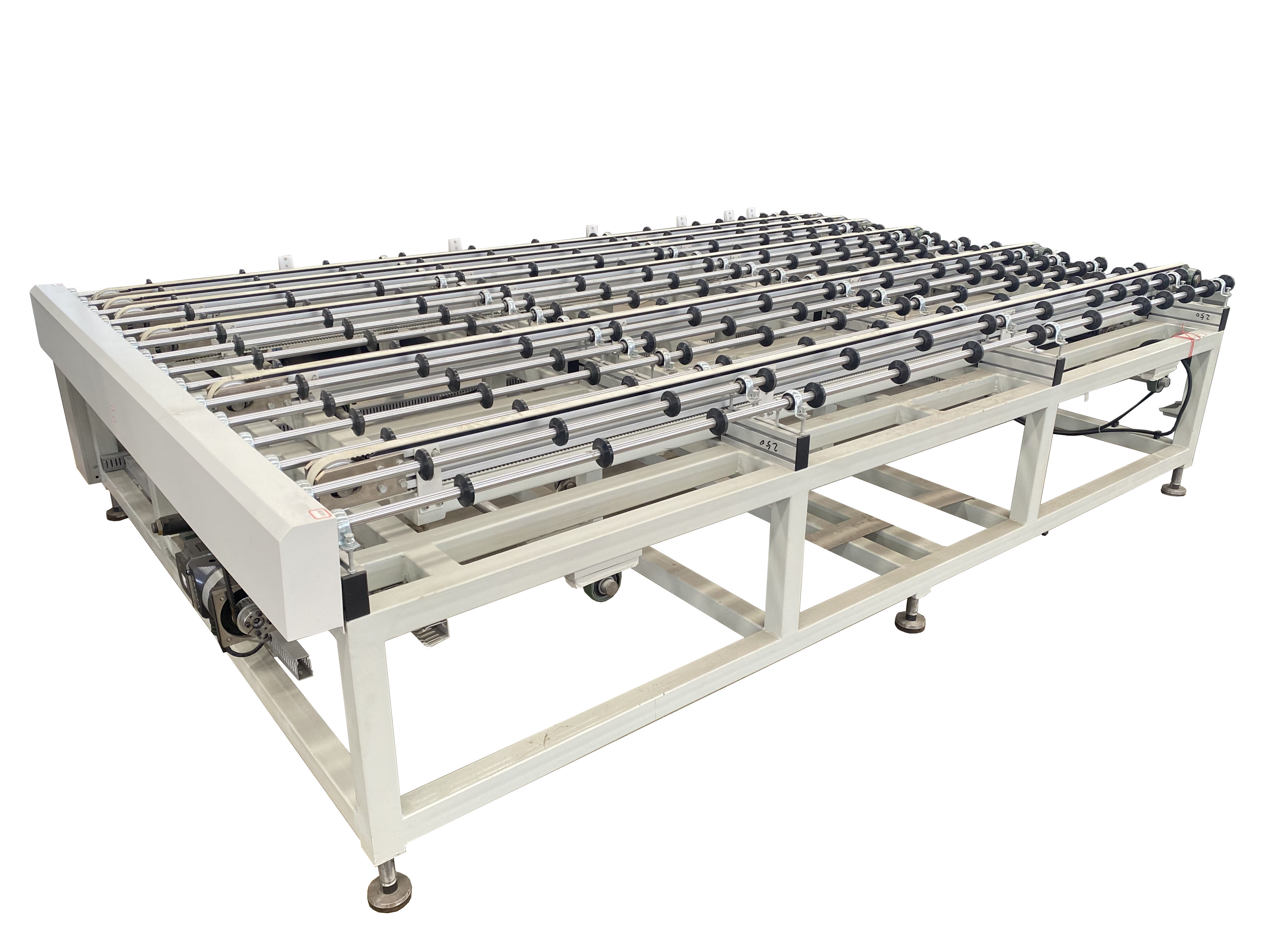

結構簡介：

? ? ? ?水平臥式結構；減速電機驅動，變頻調速；膠輪和同步帶傳動；鏈輪-鏈條/軸承-軸承座； 雙向運動，氣動升降；PLC控制；觸摸屏操作。

?

執行動作：

? ? ? 接收由上位機輸送來的小板玻璃，傳輸速度可調節，根據不同的來料方式，設備分為兩層，可分別由同步帶和膠輪配合傳輸，每層傳輸?shù)谋M頭，均由固定或可升降的導向輪，配合光檢開關進行玻璃的定位，同步帶和膠輪的輸送方向呈90°直角，一般情況下由皮帶做氣動升降。

??

加工參數：

? ? ? 玻璃尺寸：按需定制

? ? ? 輸送行程：按需定制

? ? ? 旋轉角度：90°

? ? ? 傳輸速度：0-10m/min（如需更高效率，需定制伺服款）

? ? ??機械配置：

? ?鏈輪鏈條：特制高精度加強形

? ?膠輪：PU材質（或橡膠輥）

? ?傳輸電機：齒輪減速電機 （或伺服電機）

? ? ? ? ? ?同步帶輪：鋁制

? ? ? ? ? ?同步帶：PU

? ? ? ? ? ?定位靠柵：聚氨酯材質

? ? ? ? ? ?鈑金罩殼：噴塑

? ? ? ? ? ?軸承：國產

? ? ? ? ? ?氣缸：YONQ

? ? ? ? ? ? 導軌：TBI

? ? ?電氣配置（可指定配置）：

? ? PLC：臺灣臺達

? ? ? ? ? ? ? 觸摸屏：臺灣臺達

? ? ? ? ? ? ? 變頻器：臺灣臺達

? ? ? ? ? ? ? 電機：昆山創研

? ? ? ? ? ? ? 接近開關：FC?

? ? ? ? ? ? ? 主要低壓電器元件：正泰

? ? ? ? ? ? ? 控制電纜：國產柔性電纜

? ? ? ? ? ? ? 開關電源：臺灣臺達

? ? ? ? ? ? ? 電磁閥：臺灣亞德客

?
