功能介紹：

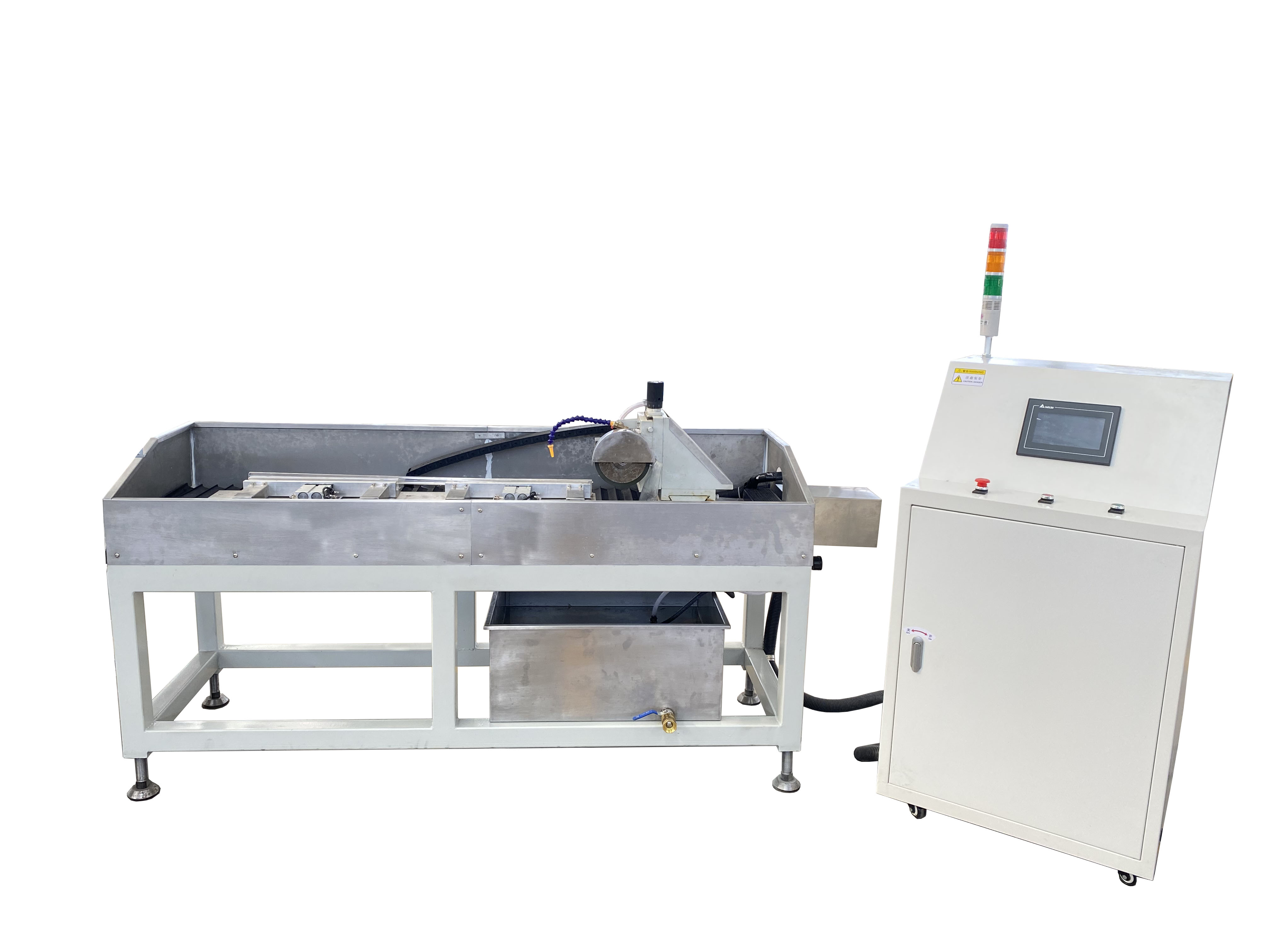

本機按照需方要求定制。用來針對石英玻璃管或玻璃棒的縱向切割和開槽。

?

結構簡介：

設備由幾部分組成，分別是：框架結構件；夾持系統；鋸片伺服進給系統；鋸片電機前后上下調整系統；水循環/防水系統等組成。

?

操作流程如下：

打開電源——觸摸屏點擊回零操作——設置玻璃管長度（需要提前調試好鋸片的前后高低位置）——放置玻璃管到V型加持塊處——腳踏開關啟動夾持氣缸夾住玻璃管——按下全自動啟動按鈕——鋸片進給開始切割玻璃管——切割完畢自動停止鋸片旋轉及水泵——人工取下玻璃管——點擊回零操作——重復以上動作。

?

產品配置：

1、 鋸片：國產優質（金剛砂或樹脂）

2 、進給電機：ZCMT高速電機

3、 絲桿導軌：臺灣上銀

4 、PLC/觸摸屏：臺灣臺達

5 、氣動原件：臺灣亞德客

6 、水泵：自吸泵

7、 水箱及防水鈑金：不銹鋼

8、 進給精度測量：電子百分表

?

加工參數（可定制）：

1、切割長度：100-1000mm

2、直徑范圍：φ30-50mm

3、壁厚：2-5mm

4、精度范圍：≤±0.30mm

5、開槽寬度：鋸片厚度決定（比實際鋸片厚度大，約0.2—0,3mm）

6、進給速度：0-1.5m/min

7、鋸片前后、上下可調范圍：0-50mm

8、鋸片前后、上下可調精度：±0.02mm

9、下刀深度：0-8mm

10、刀片機V槽位置：可根據管徑變化手工調整
