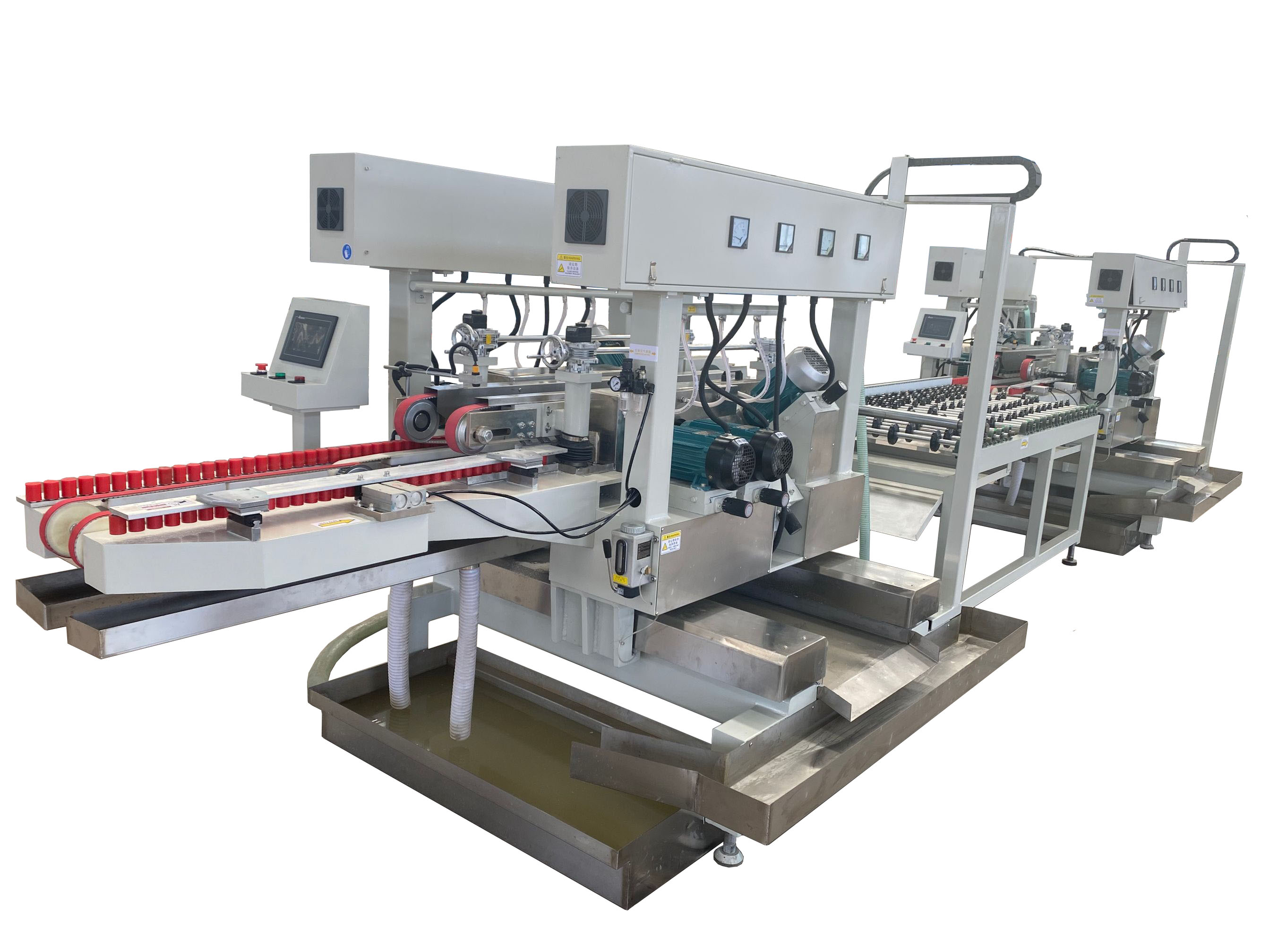

? ? ? ①、雙邊直線磨邊機 型號：SY-600-8

? ? ? ? 設備適用于磨削平板玻璃，分別適用平底粗磨、精磨、上下倒角可一次性完成（我司可配套玻璃清洗設備及自動上下料機械手），采用雙直線導軌、雙滾動珠絲桿，實現穩定精確的自動開合。玻璃傳送為變頻器調速，控制軟件自行設計，觸摸屏顯示。

機器參數：

觸摸屏：臺灣臺達

PLC：臺灣臺達

變頻器：臺灣臺達

旋轉編碼器：日本歐姆龍

開關電源：臺灣臺達

電機：安徽永華專用磨頭電機（3.0Kw & 2.2Kw & 1.1Kw）

同步帶：40mm寬

同步帶輪：鋁合金

光檢開關： FC

滾珠絲桿：臺灣TBI（φ25mm）

導軌：臺灣HIWIN（25mm）

傳輸電機：國產配減速機（1.5Kw）

水泵：國產潛水泵（1.1Kw）

水箱：不銹鋼

傳動軸 ：鍍鉻光軸（φ40mm）

總重量：1600Kg

裝機功率：17.5Kw

電源：380V/50Hz

磨輪直徑：φ130mm-φ150mm

?

技術參數（可定制）：

最大加工寬度：600mm

最小加工寬度：200mm

加工玻璃厚度：2-12mm

速度范圍：2-10 m/min

平行度：≤±0.25mm/m

對角線：≤±0.45mm/m

?

②、直線轉片臺 型號SY-2060

接收一號磨邊機出料的玻璃，加速移動膠輪呈一定角度排列，玻璃靠基準邊行走，隨后接觸尼龍材質檔塊???? 玻璃發生90度方向改變，進入二號磨邊機。

? ? ? 機器參數：

傳輸軸：鍍鉻光軸（φ30mm）

膠輪：聚氨酯（φ90mm）

鏈輪鏈條：國產

傳輸電機：國產配減速機（0.55Kw）

變頻器：臺灣臺達

光檢開關： FC

?

技術參數（可定制）：

總重量：850Kg

裝機功率：0.55Kw

電源：380V/50Hz

加工范圍：200*200-600*600mm

旋轉角度：90°

?

?
