功能描述：

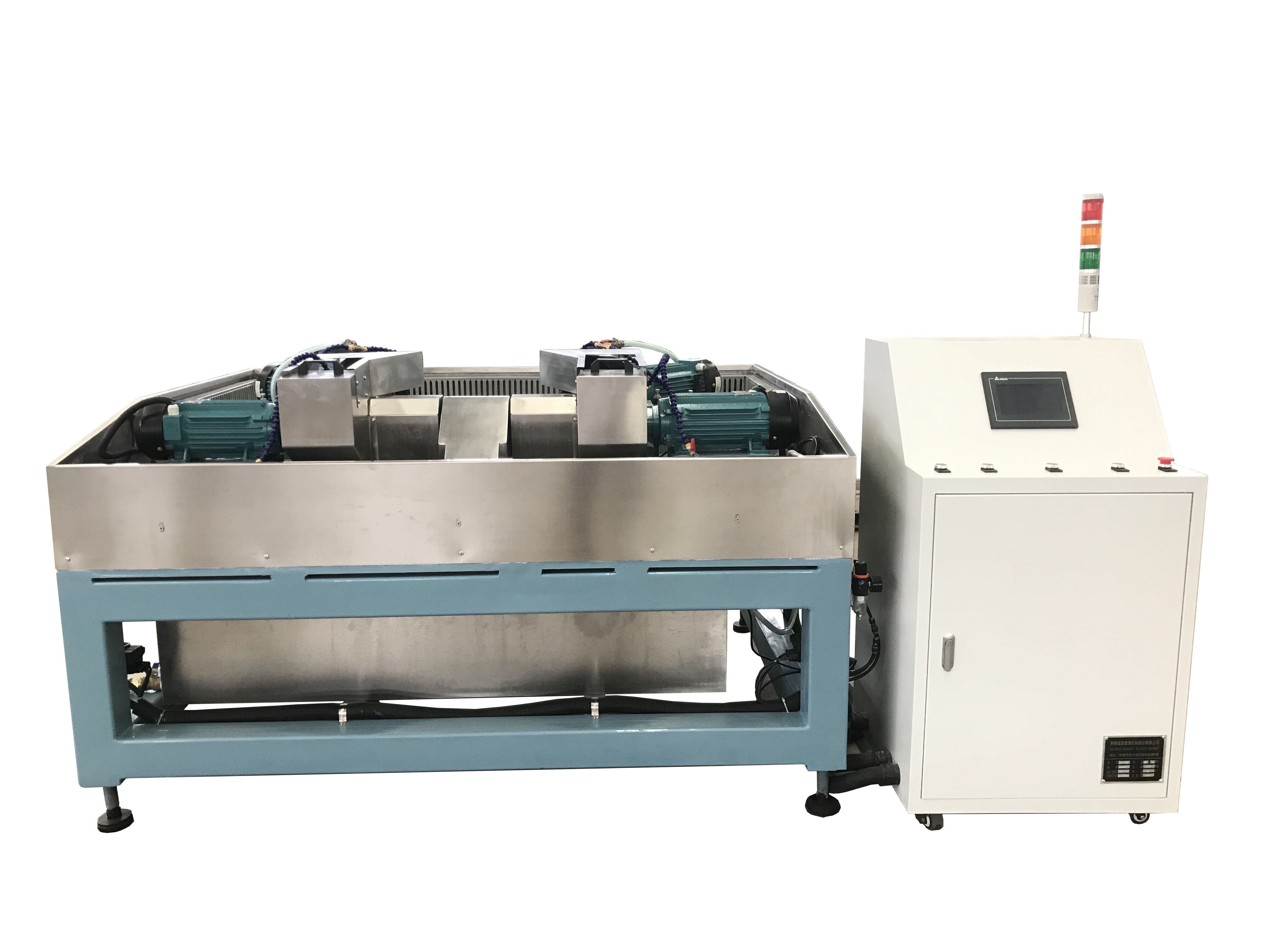

本機器為水平臥式結構，配有雙工位，可根據需求加載機械吸盤和傳輸帶，實現全自動作業。加工位置由兩端氣動夾持，一端為主動軸，另外一端為從動軸。玻璃入料時下端設有定位托架，可氣動升降，夾頭夾緊玻璃后在電機驅動下工件實現旋轉。兩組加工磨輪在伺服電機驅動下靠近玻璃邊緣，進刀速度可調，兩組磨輪分別進行修正圓度，上下倒角（邊部的加工形狀和效果，可根據客戶需求定制磨輪）。

?

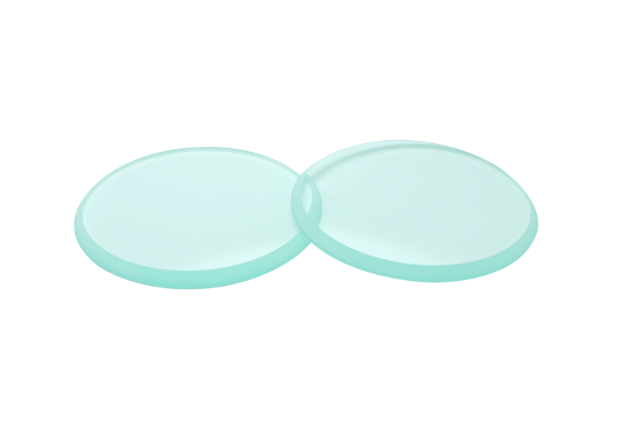

適用產品：本設備為非標定制設備，主要客戶群體為儀器儀表玻璃，用于切割后的類圓形玻璃的車邊倒角工藝。

?

設備配置（可指定配置）：

1 主軸電機：磨頭專用電機 安徽永華

2 旋轉電機：臺達伺服

3 進給電機：臺達伺服

4 同步帶：國產優質

5 氣缸：亞德客

6 磨輪：安華

7 鈑金件：不銹鋼

8 導軌絲桿：臺灣TBI

9 光檢開關：FC

10 線纜：柔性線纜

11 PLC：臺灣臺達

12 觸摸屏：臺灣臺達

13 精加工部件：鋁制或鋼材電鍍

?

加工參數（可按需定制）：

1 磨頭旋轉速度：2860rmp

2 進給速度：0-5m/min

3 旋轉速度：0-100rmp可調

4 效率：10-15S/PCS（磨削效率與加工原材料厚度材質有關）

5 加工直徑范圍：80-90mm

6 加工效果：磨砂面不帶拋光效果

7圓度公差：≤±0.15mm

8倒角公差：45°±2°

?
