功能介紹：

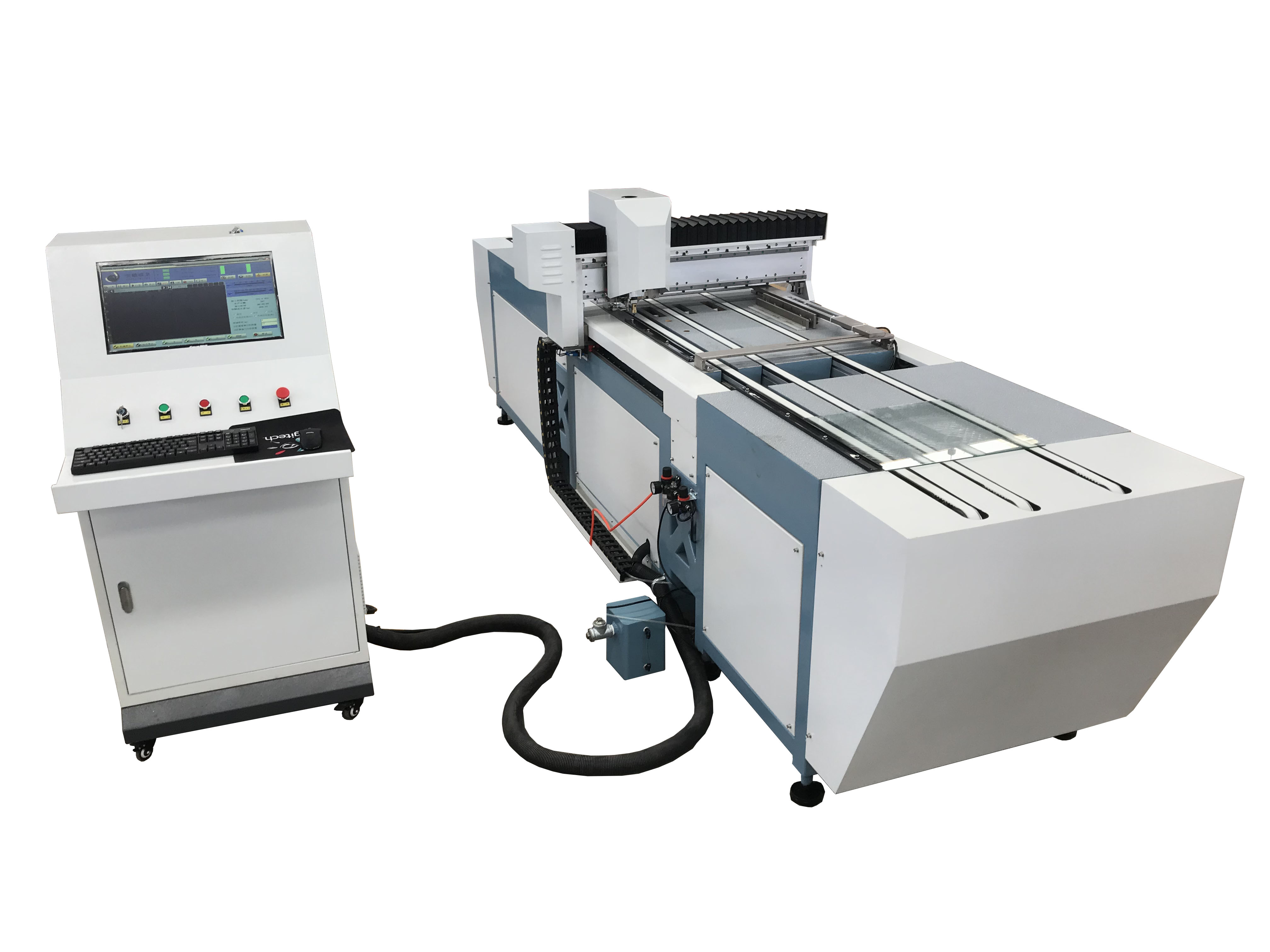

? ? ? 本設備按照需方要求設計制作。前后段均對接玻璃取片機械手，用來配合完成微晶面板玻璃的全自動切割異型工藝。
結構簡介：
1、水平臥式結構，整機構成為上料平臺、傳輸組件、切割組件、出料緩沖平臺；
2、每段均為伺服電機驅動，同步帶輪傳動，皮帶可氣動升降；
3、切割組件帶有四方定位，糾正玻璃在傳輸過程中產生的偏移量。
基本性能：
1、?設備參數：
★工作臺高度：900±50mm
★設備重量：1200kg
★電壓：380V/50HZ（設備帶穩壓裝置）
切割參數（可按需定制）∶
★可切割玻璃最大尺寸：500*650mm
★切割厚度∶3-6mm
★ 直線平行度：≤±0.15mm/m? ? ?
★ 對角線精度：≤±0.35mm/m（以上精度以掰片前切割線精度為準）
★ 切割橋速度∶0-120m/min.（可調）
★ 切割橋加速度：≥3.0m/s2
★ 刀頭架速度：≥120m/min
★ 刀頭架加速度：≥6.0m/s2
★ 皮帶傳送速度：≥40m/min
★ 切割頭定位精度誤差：≤±0.15 mm
3、 電源/功率：
?★ 安裝電源要求：380V/50HZ
?★ 設備實際功率：8KW
?★壓縮空氣：0.6PA
4、 設備性能
★設備框架：設備經過時效處理，確保臺面不變形，以及平行度的精確
★切割刀座∶刀頭轉360度旋轉,上下式切割
★定位系統：氣動定位
★供油方式：氣動自動注油和下刀同步
★輸送裝置：同步帶自動輸送
5、機械部分
★臺板：環氧樹脂板
★齒條：日本KHK
★導軌：臺灣上銀
★同步帶：巴貝利
★刀輪：北京沃爾德
★電磁閥：亞德客
6、電氣部份
★采用工業電腦進接進行控制,微軟視窗界面?
★切割電機：日本安川伺服電機
★傳輸電機：臺灣臺達
★接近開關：臺灣陽明
★控制卡：美國Galil
★主要電器原件：正泰
★氣動比例閥：日本SMC
7、軟件
★美國Galil切割軟件
★具有下刀限位保護功能
★可自動計算產能功能?
★帶二千多種切割圖庫（可方便繪圖及操作）
★AUTO? CAD繪圖軟件配套兼容
★優化軟件直接與切割軟件兼容
★具有自動修正功能，確保切割精度
★自動調試切割刀壓，快速準確穩定
★異形切割自動加壓，可迅速有效保證切割效果
★原點補正功能，可二次設定原點
★操作輸入：鍵盤與鼠標，中/英文對話界面
★優化壓力及速度：依圖型、直線、弧線、內彎曲、外彎起點、終點；
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 加速段、減速段等全自動優化調整輸出最合適壓力及速度
★異形圖庫：含有三百多種異型軟件圖庫，此圖庫能滿足所有可能性的需要?
★中文操作界面：人機對話應采用全中文菜單
★鉆孔定位功能：異形圖庫中提供打孔預定位功能?
★刀頭保護功能：應具備機械保護功能，杜絕所有碰撞的可能性
★異形切割：設備能精確自動切割任何直線、斜線或異形?
★皮帶傳送：馬達直接驅動皮帶，將切割完成的玻璃傳送至剝片臺
★行程保護：設備的最大行程具有機械及電氣的雙重保護
★操作記錄：自安裝之日起，所有操作過程、故障信號等完整的記錄自動儲存于硬盤中
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 于故障時可隨時通過此數據判讀該機的運轉狀態
★生產管理：自動統計開機時間，切割延長米，便于生產管理及考核實際工作狀態，可作為薪資、考勤的數據依據
★工作預估：該軟件可快速演算實際切割時間，便于用戶制定生產計劃
★切割壓力：切割壓力調整可直接輸入玻璃厚度，自適應，無需人工手動操作
