本設備按照需方要求制作。用來完成板幅（200*200—600*800mm）厚度（0.55—3mm）玻璃的清洗；清潔要求干凈干燥，無肉眼可見污物，對玻璃表面不造成劃傷以及二次污染，要求純水去離子水，上下料設備由需方自行提供，可與其他產線對接，但需方要在設計凍結時提供具體的高度參數和節拍。

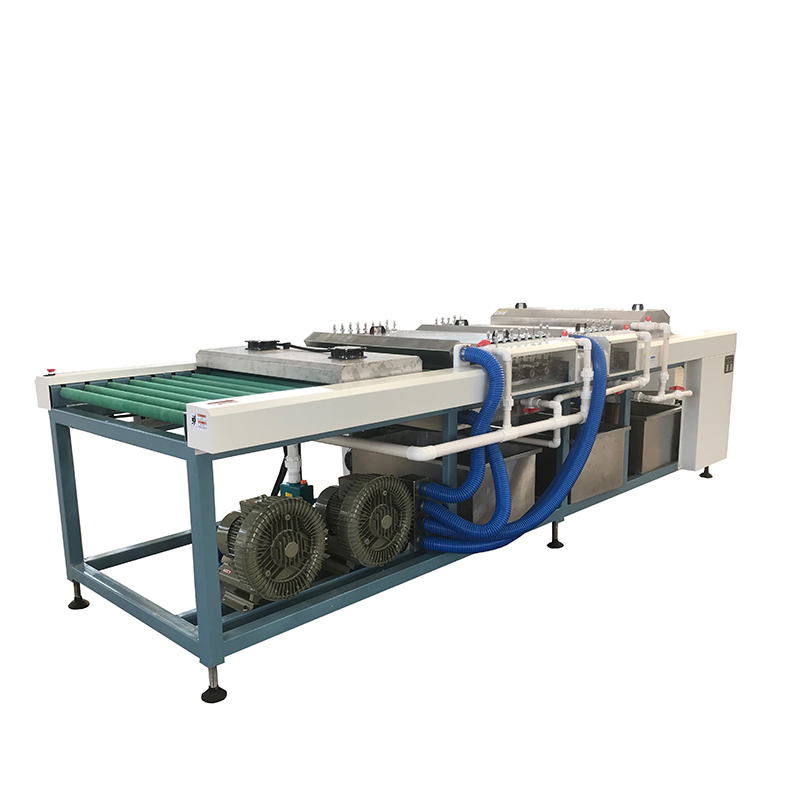

預估安裝尺寸如下： SY-1000-2 （3500*1350*1100mm高度可調節）

?

工藝流程：

1、人工或輔助設備將待清洗的工件放置到清洗入料段（正向排布）。

2、?啟動設備（按鍵操作），進行設備的空載運行，確認設備各部分運轉良好后開始生產。

3、?輸送機構開始作業將工件向清洗機后端輸送，并開始清洗工藝。

4、?SY-1000-2 清洗機按照設定好的工序依次完成高壓噴淋（高壓噴淋的水箱獨立并且水箱的排水口需要加過濾器用來過濾防霉粉），第一次噴淋刷洗（水溫可加熱至40-60攝氏度），一組風刀切水，第二次噴淋刷洗，一組風刀吹干表面。每段均配有獨立水箱，并設有液位浮球自動補水功能，由于并未配備PH電導等檢測手段，需方應定期自行更換循環水，使得清潔效果保持在最佳狀態，最后進入烘箱干燥，烘箱溫度可設置。

5、??清洗后的工件被輸送輥輸送到輸送輥道末端緩存工位，等待下片工序。

設備的參數配置如下：

?

結構簡介：

直線臥式結構；鏈輪傳動；減速電機驅動；不需要PLC純按鈕控制。

加工參數：

清潔板幅范圍：200*200—600*1000mm（可定制）

清潔厚度范圍：0.55—3mm

節拍：0—5.5m/min （不同尺寸厚度的玻璃節拍應當有所差異，速度可人工調整）

?

配置：

電機：國產可調速（兩個清洗段為獨立電機控制，可分別調整速度）

光軸：國產

傳輸組件：整機膠輥

毛刷：2組（清洗段一）?? 3組（清洗段二）

海綿輥：2對

觸屏：無

PLC：無

框架：方管焊接

電氣原件：正泰

光檢開關：國產

鈑金罩殼：全不銹鋼罩殼（可選碳鋼噴塑）

風刀：1組（切水） 1組（風干）

風機：國產

?

?

?

?

?

?

?

?

?

?

?

?

?

?
