一、產品概述

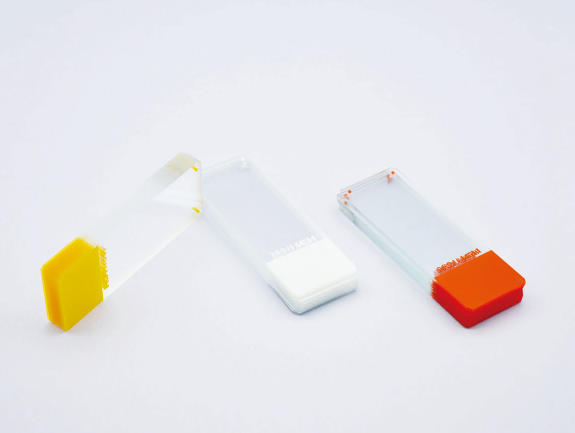

本設備按照需方要求制作。用來完成75*25*1.1mm載玻片玻璃的磨邊；倒角要求尺寸精確，無大面積崩邊。? ?

二、可定制項目

?? ??1）、工位數量，單次上料寬度；

???? 2）、機械手上下料；

? ? ?3）、增加倒C角工位。

???? ?????

三、工藝流程

1）、待磨削的工件由人工疊放，進入我方設備磨邊工位

（切割后玻璃至少預留1mm以上的磨削量，人工布料時盡可能疊放整齊）；

? ? ? ? ? 2）、人工調整夾持寬度，單次可夾持厚度不大于110mm；

3）、啟動設備（按鈕/開關操作），進行設備的空載運行，確認設備各部分運轉良好后開始生產；

4）、 水磨機按照設定好的工序依次完成：長邊磨邊? ? ?短邊磨邊? ? ? 四角倒C角；

5）、人工下料，人工識別廢料。

?

四、產品性能及參數（以實物為準）

1）、結構簡介：

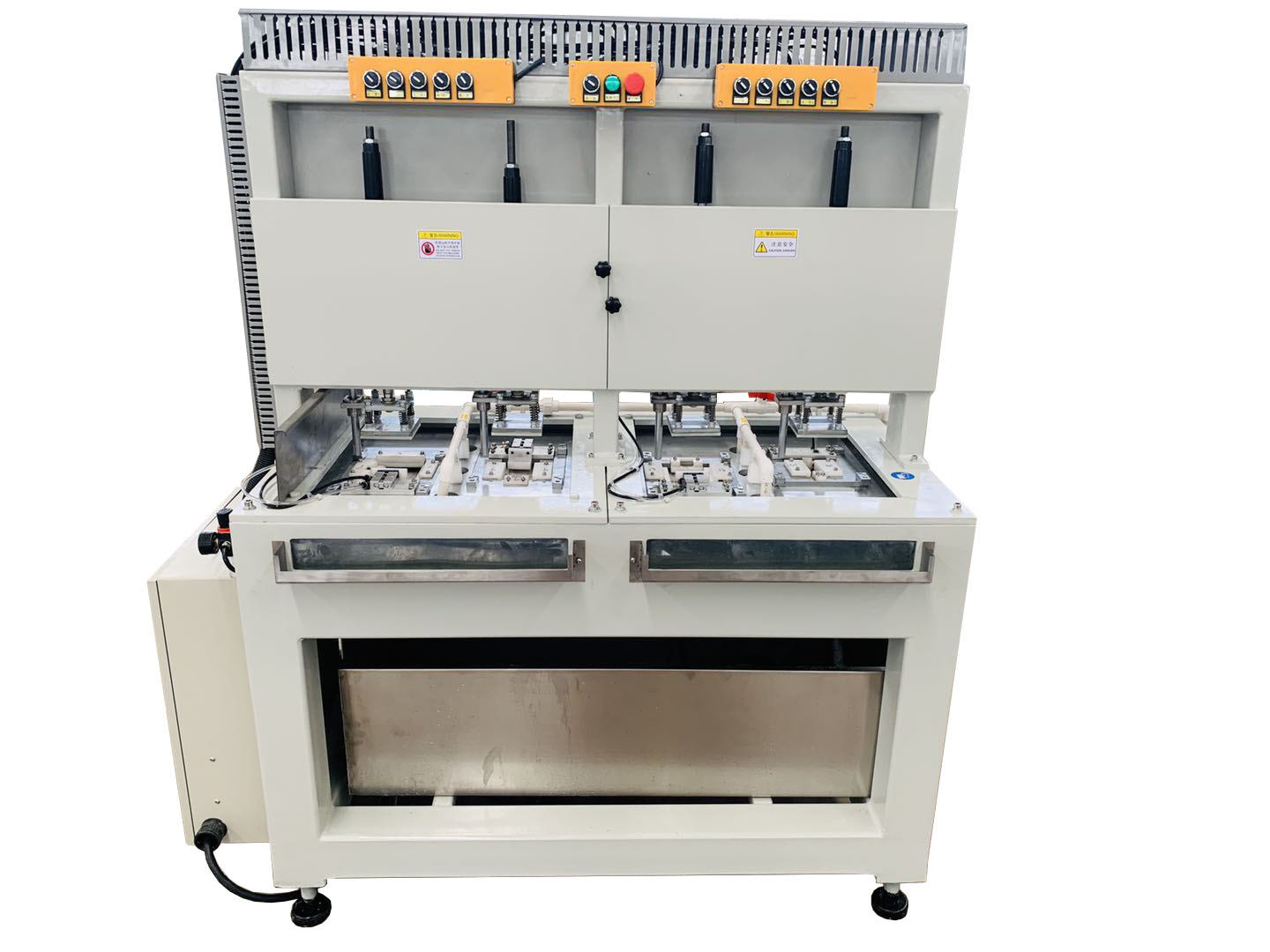

水平臥式結構；四工位；減速電機驅動；皮帶傳動；變頻器調速；按鈕操作。

2）、加工參數：

砂盤轉速：0一1860r/min

加工范圍：≤150mm

加工厚度：＞0.5mm

磨削精度：0.15mm/m

C角角度：45°

磨削效率：2500-3000pcs/h（按75*25*1.1mm估算，不計人工上下料時間）

3）、配置：

主框架：方管焊接

砂盤：國產定制，電鍍金剛砂（目數可選）

旋轉電機：國產減速電機

氣動元件：亞德客

鈑金罩殼：鐵皮噴塑

電控箱：噴塑

低壓電氣原件：正泰

變頻器：臺灣臺達

水泵：國產自吸泵

4）、外型尺寸：1800*1100*1700mm（高度可調）

重量：550kg

電源：380v/50hz

安裝功率：9kw

?

五、維護與保養

? ? ? ? 1）、循環水路，建議采用當?shù)刈詠硭?，地下水一般酸、堿性較大，雜質較多，不建議使用；

? ? ? ? 2）、水箱內的水應每天更換一次，根據使用頻率自行調整，產生的廢水內含有大量玻璃粉末，該粉末具有堿性，且不可分解，需對廢水做沉淀后進行排放，有條件可自建沉降池；

? ? ? ? 3）、電機減速機在運行三個月后需要重新更換減速機油，建議在夏季注入46號機械油/液壓油，冬季注入32號機械油/液壓油；

? ? ? ? 4）、皮帶輪軸部分需要經常加油以減少摩擦，降低設備停機率。

?
