? ??一、設備參數：

? ? ? ?外形尺寸??3000*700*850MM

? ? ? ?重量?????? 650KG

? ? ? ?功率?????? 3.5KW

? ? ??

? ? ? ?二、 加工參數（可定制）：

? ? ? ?長度范圍??20-1050MM（可接受定制）

? ? ? ?切割直徑??Φ10MM-Φ80MM（可接受定制）

? ? ? ?加工精度??±0.5MM

? ? ? ?切片厚度??≥3MM（觸摸屏設置需要切割長度）

? ? ?

? ? ? ? 三、機器配置（可指定配置）：

????????切割電機：380V/1.1KW（ZCMT）

? ? ? ? 進給電機：380V/750W（臺灣臺達伺服）

? ? ? ? ?旋轉電機：380V/750W（臺灣臺達伺服）

? ? ? ? ?機頭升降電機：380V/750W（臺灣臺達伺服）

? ? ? ? ?導軌：臺灣上銀??

? ? ? ? ?絲桿：?TBI

? ? ? ? ?切割鋸片：金剛石切割片D200*22*1mm?

? ? ? ? ?氣動元件：臺灣亞德客

? ? ? ? ?電器元件：正泰

? ? ? ? ?罩殼：不銹鋼? ? ? ?

? ? ? ? ?程序：自行設計

? ? ? ? ?PLC：臺灣臺達

? ? ? ? 變頻器：臺灣臺達??????

? ? ? ? 觸摸屏：臺灣臺達

? ? ? ?

? ? ? ? 四、 操作流程：

? ? ? ? PLC文本控制

? ? ? ? 人工上料---輸入切割長度和執行速度（機頭升降速度鋸片轉速進給速度）---氣動壓持水泵自動開啟---切割---抬刀---傳輸至下一段切割位置重復執行動作---人工下料識別廢料

?

? ??五、產品適用范圍：

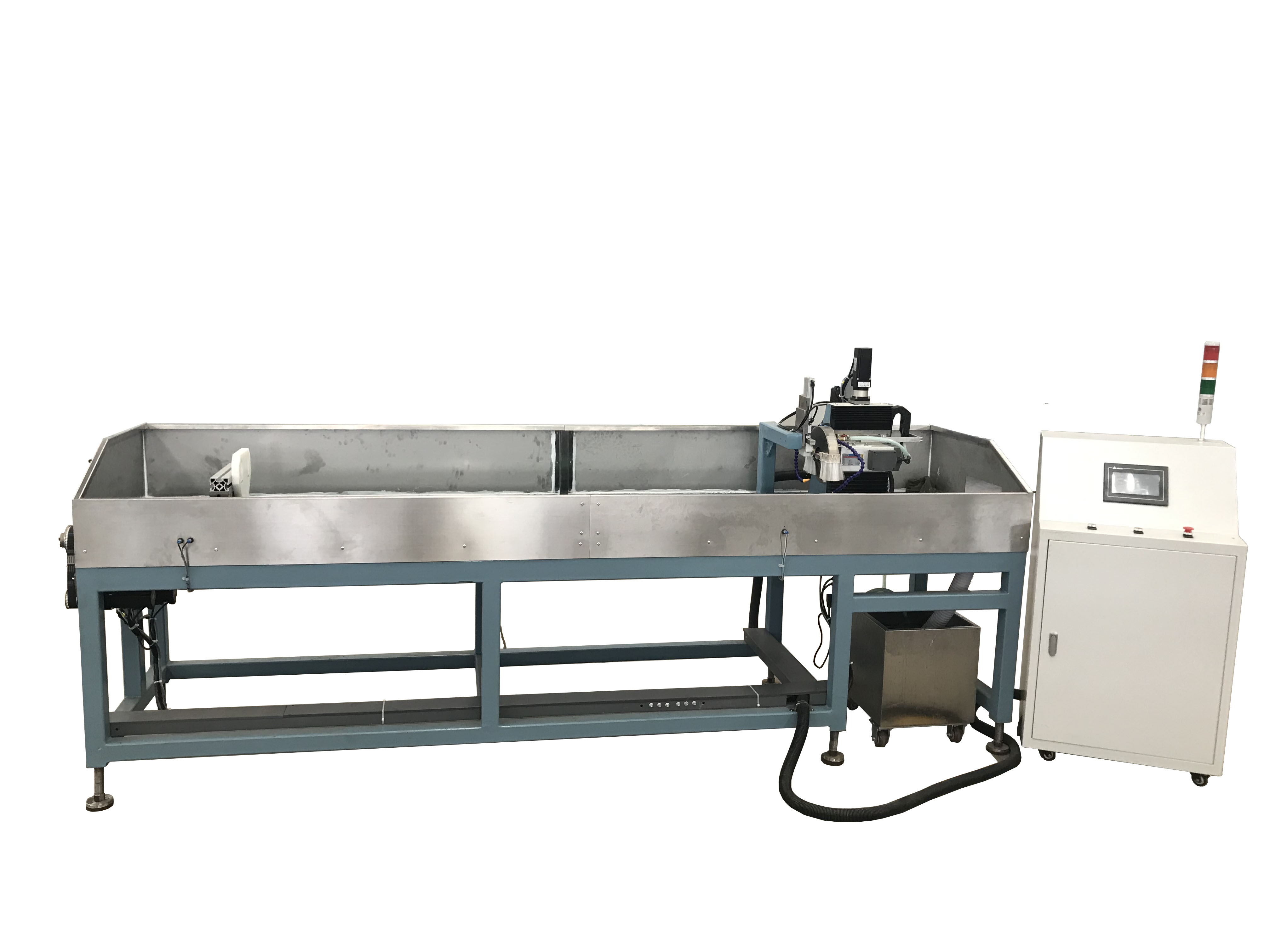

? ? ?該設備用于石英玻璃棒上切片/切段，切斷具體長度觸屏輸入，長度精度范圍可控制在0.5mm以內，切割速度切割長度均人工設置，切口均勻，輕微毛次，但由于旋轉式切割切割后會產生中間凸起的情況，可通過后段打磨處理消除
