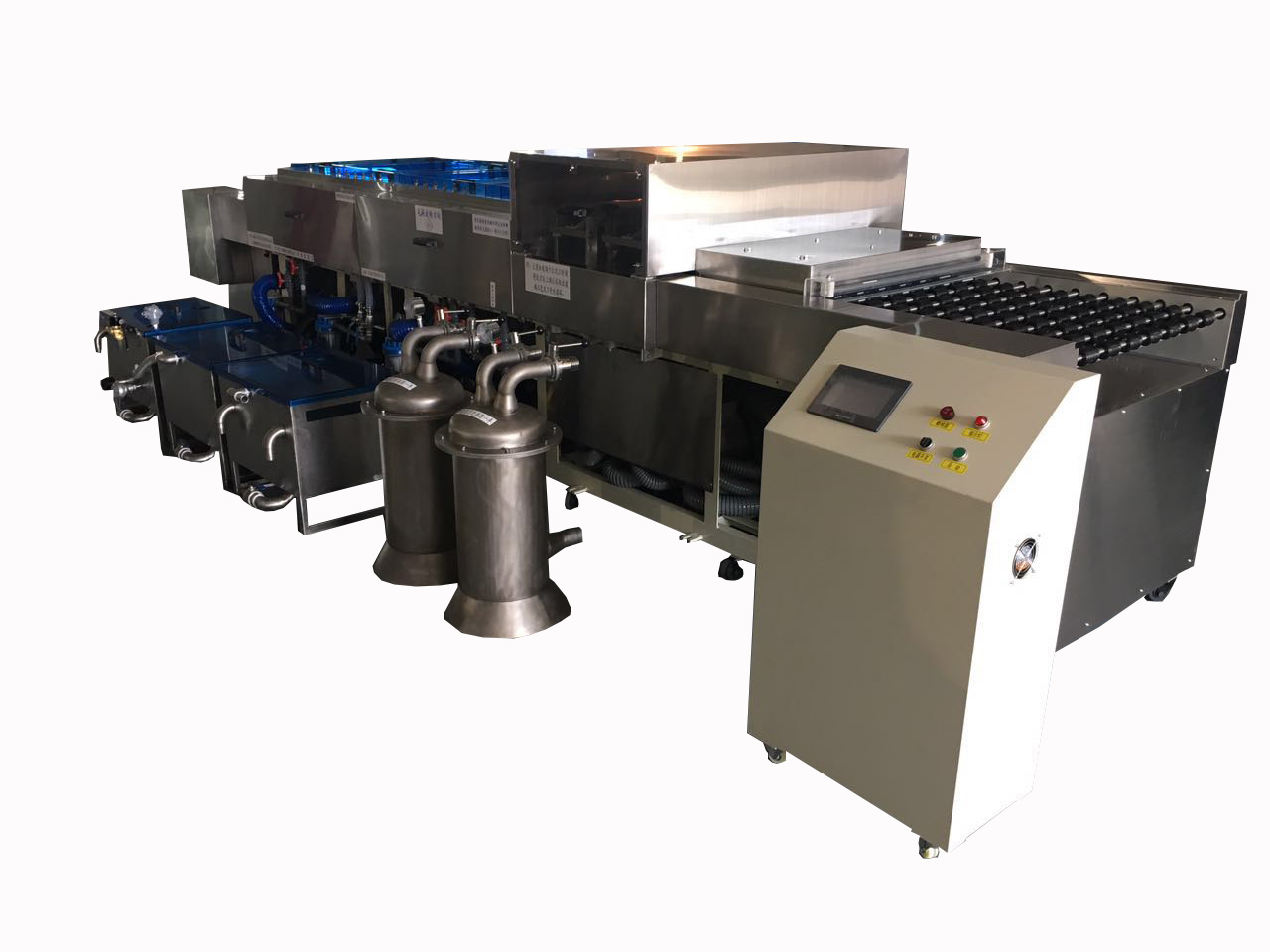

可定制清洗寬度，產品結構有三段式四段式具有不同的清洗效果
一、設備尺寸：9500（L）×2900（W）×1415（H）
?
二、清洗工藝流程:
入料→高壓噴淋洗→藥液毛刷洗1→DI噴淋毛刷洗1→DI噴淋毛刷洗2→純水沖洗3→二組風刀風切干燥→干燥→靜電消除→出料
?
三、Pass Line高度：900 +/- 50mm
?
四、清洗速度：1~12m/min(速度可調)
清洗方向：操作面觀由右至左
?
五、玻璃清洗方式：入料：C/V、出料：C/V
?
六、清洗玻璃規格：最大寬1500mm，最小300*600mm
????????????????
七、電控箱：機上型
?
八、設備組成結構規格：
1.? 入料
﹤一﹥.規格
01．工作長度：2000㎜
02．管路：DN40
﹤二﹥.配置
一、附緊急開關1組（包括停止電機傳動及啟動）
2.? 高壓噴淋洗
﹤一﹥.規格
01. 工作長度：500㎜
02.? 噴淋結構：
噴 嘴：6504（SUS）傘型噴嘴
噴嘴壓力/流量：1.5～3kg/cm2, 1.5L/min
噴??? 管：材質PVC?? 4支(上下各2支)
壓 力 表：使用壓力0~4 kg /cm2 1個
噴嘴泵浦： “南方”不銹鋼泵0.75KW? 共1臺
過濾系統：10μｍ
過 濾 器：250㎜×1芯? 1套
03. 溫控系統
加 熱 器: 5.5KW/支(SUS304)
溫度控制：E5CZ－R2 PT100 溫度可調整可校正(設備最大使用溫度:60℃)
3.? DI水毛刷洗1、2、3
﹤一﹥.規格
01. 工作長度：700mm
02.? 噴淋結構：
噴??? 嘴：6504（PP）傘型噴嘴
噴嘴壓力/流量：0.5～1kg/cm2, 1.1L/min
噴??? 管：材質PVC? 6支(上下各3支×3)
壓 力 表：使用壓力0~4kg /cm2 2個(上下各噴淋管各1個,過濾器前后各1個)
噴嘴排列方式：4/5只排列
噴嘴泵浦：南方不銹鋼泵0.75KW? 共2臺
過濾系統：10μｍ
過 濾 器：250㎜×1芯? 1套
03. 毛刷裝置
毛刷馬達：400W×2臺
毛刷轉數：100~450±50轉/分種(變頻器調速)
毛 刷 輪：美國“杜邦”尼龍絲：NL612L、φ0.1㎜，規格：φ65×450 ㎜滾刷輪排列方式：上、下對刷 共8條
驅動方式：同步帶
4.? DI水毛刷洗3
﹤一﹥.規格
01. 工作長度：630mm
02.? 噴淋結構：
噴??? 嘴：6504（PP）傘型噴嘴
噴嘴壓力/流量：0.5～1kg/cm2, 1.1L/min
噴??? 管：材質PVC? 6支(上下各3支×3)
壓 力 表：使用壓力0~4kg /cm2 1個(上下各噴淋管各1個,過濾器前后各1個)
噴嘴排列方式：4/5只排列
噴嘴泵浦：南方不銹鋼泵0.75KW? 共1臺
過濾系統：10μｍ
過 濾 器：250㎜×1芯? 1套
03. 毛刷裝置
毛刷馬達：400W×1臺
毛刷轉數：100~450±50轉/分種(變頻器調速)
毛 刷 輪：美國“杜邦”尼龍絲：NL612L、φ0.1㎜，規格：φ65×450 ㎜滾刷輪排列方式：上、下對刷 共4條
驅動方式：同步帶
5. 純水沖洗
﹤一﹥.規格
01. 工作長度：470㎜
02.? 噴淋結構：
噴 ?嘴：6503（PP）傘型噴嘴
噴嘴壓力/流量：1.0～1.5kg/cm2, 1.1L/min
噴??? 管：材質SUS?? 4支(上下各2條)
壓 力 表：使用壓力0~4.0 kg /cm2 1個
噴嘴排列方式： 5只排列
噴嘴泵浦：由客戶提供水源.(電磁閥自動補水)
過濾系統：5μｍ
過 濾 器：250㎜×1芯? 1個
6. ?二組風刀風切干燥
﹤一﹥.規格
01. 工作長度：1590㎜
02.? 切液結構：
風刀排列方式：風刀與玻璃行走方向成72度
高壓風泵：??? 3.4KW 4臺
過濾系統：??? 初、中 1套
風??? 刀：??? 4把
風刀口徑：??? 0.3mm~0.5mm
風刀壓力:??? 5.0～20.0 KPa
7.? 烘干及靜電消除
﹤一﹥.規格
01. 工作長度：930㎜
02結構：
紅外輻射：??? 3.2KW ? 6條（鋼絲加熱）
靜電消除：??? 6.0KV????? 1臺 (雙輸出頭)
03. 溫度設置為可調。
8.? 出料
﹤一﹥.規格
01.? 工作長度：2000㎜
﹤二﹥.配置
01.? 附緊急開關1組（包括停止電機傳動及啟動）
九、其它選項
(一)用電安全
1.設備采用三相380V,50HZ,并且設備接地.
2.設備電控柜總電源開關采用“臺灣東元”漏電保護開關.
(二)操作要求
1.設備采用人電氣自動化,方便操作.
2.每組上下噴管壓力分別調整,以便到達最佳噴淋效果.
3.變頻器調速: 傳動系統，滾刷系統
4.每組風刀均設計高度表示刻度.
5.設備的所有過濾系統分別有壓力顯示,以便觀察泵浦的工作情況及濾芯的更換是否.
(三)電控系統
1. 過溫保護: SUS304水箱噴淋液溫設計上限60℃
2. 泵浦保護: 設計水箱高低液保護
（四）主要規格
1. 滾軸間距:（滾刷左右兩根軸間距：156mm)
2. 機身結構
?? 機架材質:SUS304
?槽體材料:SUS304鋼板 、6061鋁板t=15
3. 儲液箱
? ? ? ? ? ? ? ?材??? 質: SUS304材質? T=1.2（足）
4. 輸送滾輪
?? 材??? 質: SUS304軸芯,輪面為EPDM包膠(毛刷段)
?? 滾輪規格:φ20㎜軸芯,外徑:φ50㎜，有效長度：772mm
5. 傳動齒輪:螺旋輪傳動
6. 主傳動軸
?? 材??? 質: SUS304
?? 規??? 格: φ20㎜
7. 管道系統
?? 進 水 管: PVC 3/4＂
?? 噴 淋 管: PVC 3/4＂
?? 總排水管: PVCφ75
(五) 主要要求
1. 設備為組合式結構,便于運輸和安裝。
2. 設備機身所選用優質國標鋼材鋼板制造,機械性能和化學性能均要符合工業安全標準。
3. 全線采用標準“臺灣電氣配件”及“日本阪神電機”組裝而成。
4. 所有輥刷均由精密調節裝置調節上、下與玻璃壓緊量，最大調節為6㎜。
5. 所有滾刷段前后均有壓滾軸。
6. 每噴洗機組均有獨立球閥及壓力表分別調節上/下噴淋之壓力及流量
7. 設備外殼門板采用SUS304不銹鋼板。
8. 設備方向為左進右出,電器控制柜與主設備一體式.
9.設備蓋是藍色透明PVC板,風干段與烘干段使用SUS304 T=1.5mm。
10.所有泵浦吸入口均設有防止吸入碎玻璃、片狀物、條狀物粗過濾頭等
11.烘干段設計為可方便清洗。
