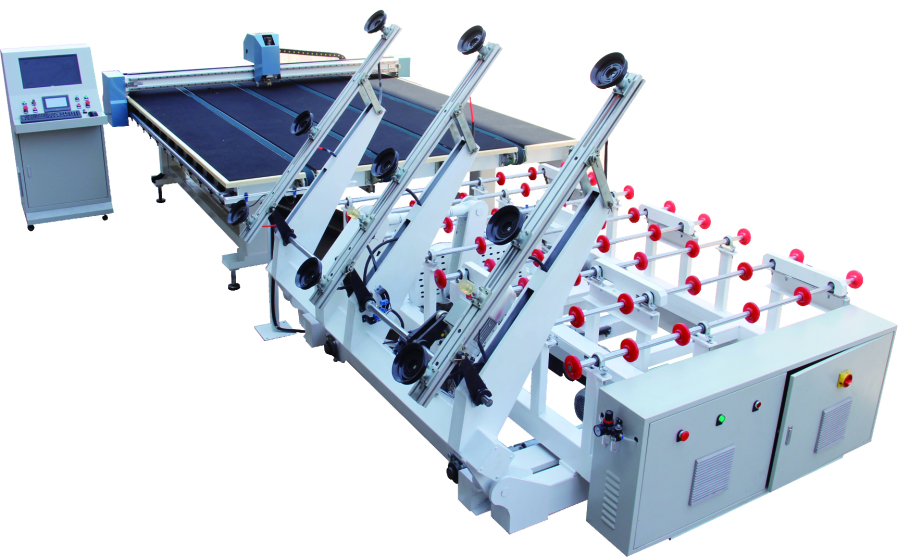

一、2621單翻單工位上片臺
機械配置：
1)、 翻轉鏈輪鏈條：特制高精度加強形
2)、 傳輸滾輪：進口PU材質
3）、真空吸盤：進口丁青膠材質（雙吸附結構）
4）、傳輸/翻轉電機：邦非力電機
5）、真空泵：上海石橋
6）、軸承：日本NSK
電器原件配置：
1）、PLC控制器：臺灣臺達
2）、變頻器：臺灣臺達
3）、光電開關：上海索能
4）、斷路器：中國正泰
5）、控制電欖：進口柔性屏蔽電欖
6）、接觸器：中國思燕科技
7）、主控氣動元件：浙江永慶氣動
8）、觸摸屏：臺灣臺達
技術參數：
1）、上片尺寸范圍：最小上片尺寸：1000*1000mm； 最大上片尺寸：1830*2440mm
2）、上片厚度：2-25mm
3）、最快上片周期：40-60秒
4）、傳輸速度：0~40m/min（可調）
5）、最大吸片深度：700mm
6）、最大上片附荷：600KG
7）、單側上片臂數量：三個
8）、單臂吸盤數：三個
9）、上片翻轉臂：?jiǎn)畏?/span>
10）、上片工位：?jiǎn)喂の?/span>
11）、安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）
12）、裝機功率4.3KW/380V13）、壓縮空氣：0.2~0.4Mpa
13）、真空壓力：-70~90Kpa（根據玻璃厚度可調）
14）、X軸常規行走速度：25米/分鐘（變頻可調）,Y軸常規行走速度：5米/分鐘 （變頻可調）
15）、臺面高度：900±20mm
二、SY-2621全自動CNC切割機
1）設備參數：
切割厚度：2-25mm
切割精度：±0.2mm/m
切割速度：0-140米/分.（可調）
臺面高度：910±20mm
可切割最大尺寸：2500*2000mm
設備尺寸：3250*2800*1350mm.
臺面尺寸：3200*2600mm.
傳動系統：X、Y、Z軸采用日本安川伺服電機及KHK精密齒排裝置。
切割刀座：采用氣壓與彈簧并用,刀頭360度旋轉,上下式切割。可切割任何形狀的玻璃。
供油方式：自動注油裝置。油壓可傻瓜式調整。
輸送裝置：同步自動傳輸裝置，方便玻璃上下片傳輸。
定位裝置：光電掃描定位系統。
人員要求：（要求：懂玻璃切割基本常識，懂簡單計算機操作）
2）機械部分
主要軸承：日本NSK
傳輸帶/帶輪：意大利巴貝利
臺板：采用進口康陪特防水/防火板 （平整度：±0.20mm/m）.
齒條：日本KHK，導軌：上銀(臺灣)
刀輪/輪夾：德國玻勒品牌
臺面：韓國進口工業毛氈（黑色）
刀架：自制
輸送裝置：帶自動感應傳輸裝置（五條同步帶自動傳輸及二道接近開關感應，達到自動感應自動傳輸。減少人員的工作量）
3）電氣部份
采用PC計算機進接進行控制,微軟窗口界面
電壓：380V/50HZ。設備帶穩壓裝置
伺服系統：日本安川伺服電機
控制系統：美國GALIl（一張玻璃可切割多種尺寸、最優化套裁切割）。（可方便繪圖及操作）
變頻器：臺灣臺達品牌
氣動控制原件：日本SMC（主要組件）
4）軟件
專業配套切割軟件（在WINDOWS操作界面下使用）。
帶多種種切割圖庫。（可方便繪圖及操作）
AUTOCAD繪圖軟件配套兼容。
優化軟件直接與切割軟件兼容。
（直接輸入切割玻璃尺寸，全自動優化后直接切割）
具有自動修正功能。確保切割精度。
原點補正功能?？啥卧O(shè)備原點。
操作輸入：鍵盤與鼠標。中/英文對話界面
三、SY-2621氣浮分片臺
雙“十”字型
桌面尺寸2500*2000mm.
風機風力能吹浮2-25mm玻璃。
分片玻璃厚度2-25mm
功率4.0KW
臺面高度910±50mm
