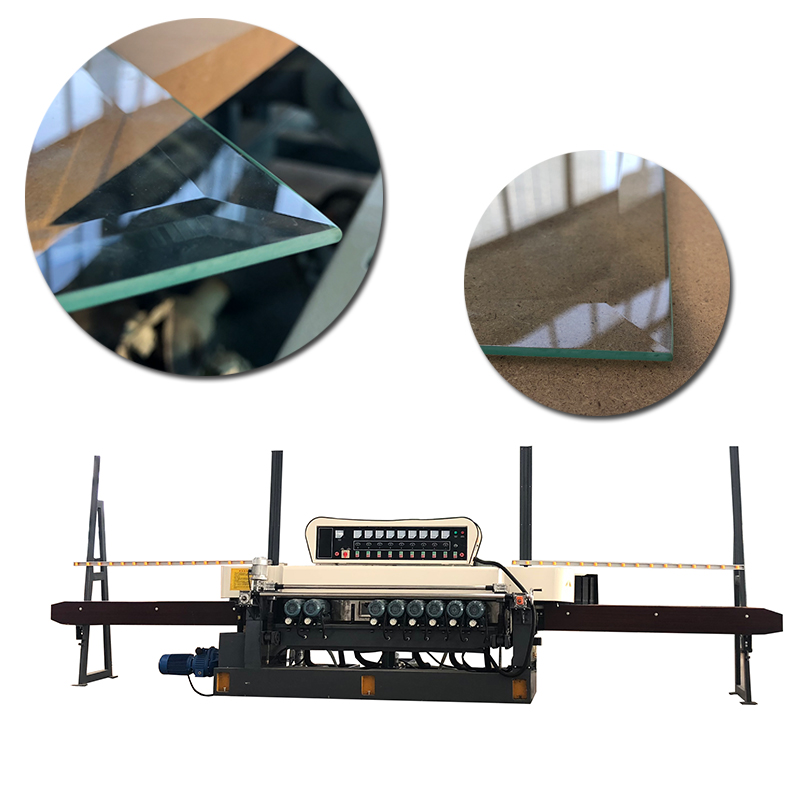

1、產品說明（Product Advantages）
2.1底座、立柱、大梁、擺架全鑄件，經退火處理。
The annealing treatment of equipment frame ensures no deformation.
2.2所有車加工件全部調質處理（軸、絲桿、套等）。
All machined parts are quenched and tempered(Bearings,?linear?guides,?high-precision?screw etc.).
2.3所有有水接觸到的位置全部采用不銹螺栓。
Stainless bolts shall be used in all locations where water is in contact.
2.4電機拖板采用反鎖裝置，適合批量生產，不會出現退刀現象，不會產生大小邊與不對角。
The motor dragboard adopts the lockback device, which is suitable for mass production. It will not return the knife, and will not produce the size edge and diagonal.
2.5斜邊機前后壓板可調頭使用，使用壽命長。
Bevel machine front and rear platen can be turned to use, long service life.
2.6本機采用兩輪粗磨，四輪精磨，二輪拋光一輪修底邊的設計。
The machine adopts the design of two-wheel rough grinding, four-wheel fine grinding, two-wheel polishing and one-wheel trimming.
2.7無極變速器調整加工速度。此設備操作容易，檢修方便，適用于各類玻璃的加工。
This equipment is easy to operate, easy to repair, suitable for all kinds of glass processing.
2、主要技術參數及磨頭分布（Specification）
磨頭數 | Quantity of motors | 9sets |
磨削速度 | Feeding speeds | 0.4-4.5m/min |
最小加工面積（可選配） | Minimum grinding size(alternative) | 30x30mm/50x50mm/80x80mm供選 |
加工厚度范圍 | Thickness of the ? processed glass | 4-25mm |
斜邊角度 | Bevel edge Angle | 0-35° |
斜邊寬度（可選配） | Bevel width | 0.5-10mm/0.5-25mm/0.45-40mm供選 |
玻璃平行誤差 | Glass parallel error | ±0.2mm/m |
玻璃倒角寬度誤差 | Error in chamfer ? width of glass | ±0.2mm/m |
玻璃對角線誤差 | Diagonal error of ? glass | ±0.3mm/㎡ |
寬度定位誤差 | Width error | ±0.2mm/㎡ |
底邊最大磨削 | Maximum bottom ? grinding | 3mm |
工作臺高度 | Table height | 750mm |
電壓 | Voltage | 380V/50HZ三相電 |
功率 | Power | 21kw |
體積 | External dimension | 7500mmx1500mmx2250mm |
包裝大小 | Packing size | 3.8x1.2x1.5m |
重量 | Weight | 4000kg |
?
注：磨邊成品合格率: ≥98%（人為操作及原片因素除外），邊部亮度均勻、無暴邊、無掉角等現象。
Machining yield: ≥98%(Adjust to optimum condition).
?
? ?3、磨輪配置圖(Grinding wheel configuration)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1號斜邊輪 | 2號斜邊輪 | 3號斜邊輪 | 4號斜邊輪 | 5號斜邊輪 | 6號斜邊輪 | 7號底邊輪 | 8號斜邊輪 | 9號斜邊輪 |
國產 | 國產 | 國產 | 國產 | 國產 | 國產 | ?S40(進口) | 進口 | 進口 |
金剛輪 | 金剛輪 | 樹脂輪 | 樹脂輪 | 樹脂輪 | 樹脂輪 | 圓邊金剛輪 | 羊毛輪 | 羊毛輪 |
注：設備磨頭種類及數量可根據客戶需求進行調整,具體速度視磨邊要求及玻璃厚度而定。
?
? ? ?
