一、產品概述

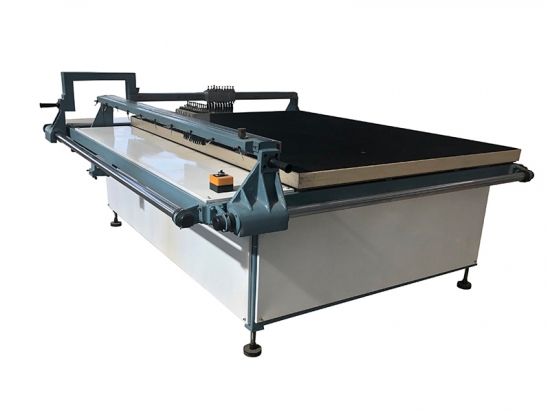

本公司自主研發生產的SY系列手動玻璃切割機廣泛適用于普通浮法玻璃、鈉鈣玻璃，硼硅酸鹽玻璃，晶硅玻璃，微晶玻璃的直線切割，針對建筑行業，汽車行業，光伏產業玻璃，裝飾玻璃等均有不錯的用戶體驗，特別針對液晶顯示面板的超薄玻璃（如ITO，TFT-LCD，OGS，OLED玻璃需定制大理石材質臺面）。設備操作便捷，運行可靠穩定，多刀并行，裁切高效，操作便捷，精密調整后可替代cnc切割設備的部分功能。

?

二、產品性能及參數（可按需定制）

切割精度：±?0.15mm/m（需人工調整精確，玻璃定位精確）

對角線精度： ±0.20mm/m（需人工調整精確，玻璃定位精確）

玻璃原片尺寸：MAX?2500*2000mm???MIN?150*150mm

玻璃切割后最小尺寸：20*20mm

切割厚度：1.5－15mm（切割厚度改變，需人工微調切割壓力，必要時更換切割刀輪）

單片刀輪切割壽命：20000－30000m

（供參考，刀輪使用壽命與選擇刀輪品牌和切割玻璃材質，厚度均有關系）

操作人員：1-2人

刀盒數量：標準配置X臂5把，Y臂5把，共計10把（如需更多，可另行采購）

臺面：復合木板臺面，貼合工業毛氈

定位：配增氧機可吹吸切換（吹氣用于清理臺面，吸氣用于固定玻璃）

外型尺寸：3050*2750*1200mm

重量：450kg

電源：380v/50hz

安裝功率：1.75kw

?

三、使用說明

（1）刀盒調整

將小塊玻璃放在刀輪下方，松開刀盒上方限位螺釘拼母，旋轉限位螺釘，使刀盒下端擺塊與玻璃面成60°－75°夾角，再旋緊限位螺釘，并旋緊并母。另通過旋轉刀盒下部滾花旋母可調整切刀壓力。

（2）切割尺寸調整

首先調整首個定位刀盒，松開刀盒鎖緊塊螺栓，并將刀盒上方指針對準鋼直尺所要鎖定的刻度線；以同樣方法，按需要切割的尺寸調整第二個刀盒，進行試切。

?

四、搬運及安裝注意事項

設備在搬運過程中，輕起輕放，不得碰撞，嚴禁用導軌及橫梁做起吊支撐部位。安裝時可用水平尺校正桌面，并調整四腳可調支架以使桌面保持水平。

?

五、維護與保養

1、?切割前將切桌橫梁上的油箱注滿清潔煤油或注切劑，再調整油箱上對應角伐，使刀盒油氈內充滿煤油或助切劑。

2、?縱橫梁下面的滑動軸在使用前后加以適量機油進行清潔防護保養。

3、?工作時推動縱梁歸位后，再推動橫梁，防止相互發生碰撞。

4、?切割玻璃完成后，及時清潔桌面，擦拭設備。

5、?桌面上不得堆放重物或滴灑水、油等液體，防止桌面變形。

Parameter（Special specifications can be customized according to customer needs）

Cutting accuracy:?±0.15mm/m

Diagonal precision: ±0.20mm/m

Cutting maximum size: 2500*2000mm

Cutting minimum size: 20*20mm?

Cutting thickness: 1.5－15mm

Cutter life: 20,000-30000 m

Operator: 1-2 people

?Input voltage: 380v/50hz

Size: 3050*2750*1200mm

Weight:450kg
