一、結構特點:

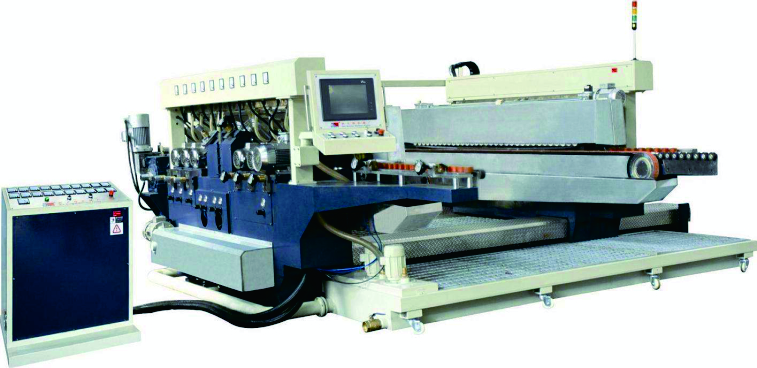

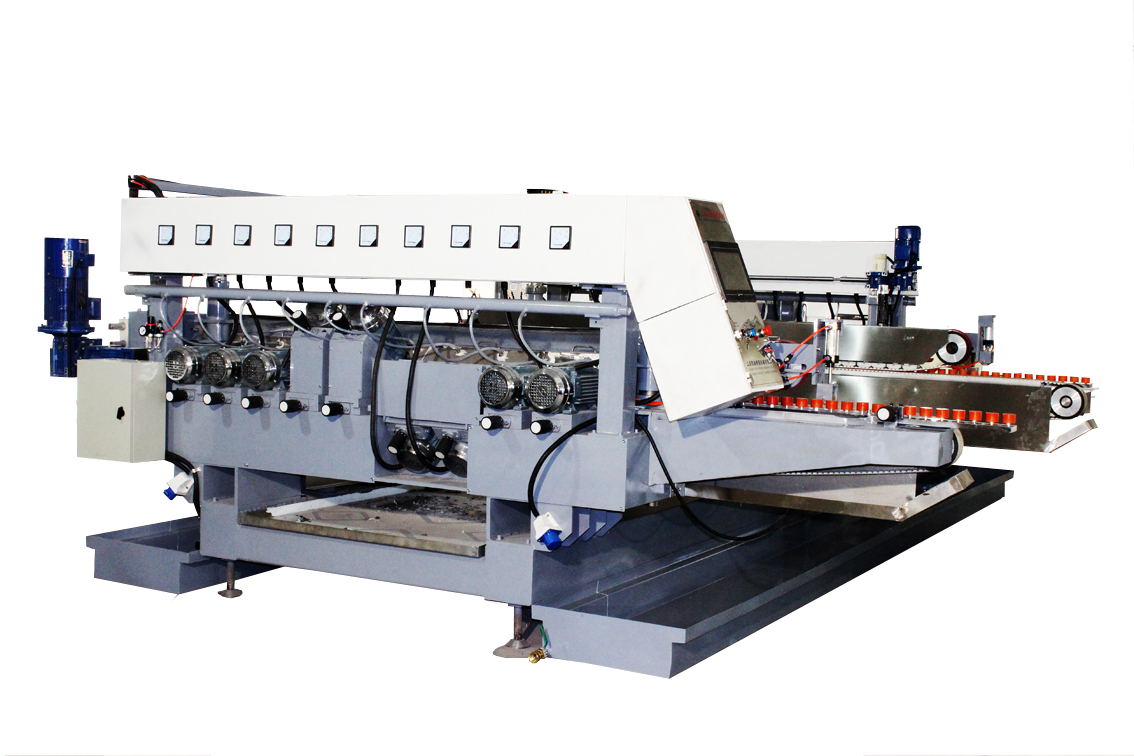

? ?1、本產品用于磨削平板玻璃的的雙邊直線平邊的粗磨、細磨、上倒角、下倒角，上倒角拋光、下倒角拋光、平邊三道拋光一次性完成。磨頭電機座滑動采用雙直線導軌,雙滾珠絲桿傳動,以達到穩定移動速度,消除移動間隙,減少阻力與磨損,保證重復定位，設定加工參數一次完成；

? 2、本設備結構扎實,精確流暢的傳動系統,先進的控制系統及強大的加工能力,適用于工藝品玻璃、家俱玻璃、淋浴房無框門玻璃、建筑中空玻璃、夾膠玻璃加工；

? 3、整機磨削玻璃采用PLC觸摸屏控制、變頻調速,采用定位校正配置,確保磨削玻璃平行度、對角線精度；

?

二、主要配置（可指定配置）：

1、本機采用進口的直線導軌 （臺灣原裝進口上銀導軌H級別）

2、本機采用進口的滾珠絲桿(臺灣原裝進口絲桿螺母)

3、本機采用進口同步帶及同步輪 (意大利巴貝利)

4、斷路器及交流接觸器(中國正泰)

5、控制PLC (臺灣臺達)

6、觸摸屏(臺灣臺達)

7、變頻器（臺灣臺達）

8、磨頭電機 (安徽永華)

9、涉水部分罩殼（不銹鋼材質）

10、氣動元件：（臺灣亞德客）

11、旋轉編碼器：（日本歐姆龍）

12、光檢開關：（臺灣陽明）

13、整機底座、固定滑臺、移動滑臺、都經過調質熱處理后大型加工

中心一次性加工成型，確保設備的穩 定性及高精度、結構牢固

14、主傳動采用變頻電機加減速機配置（或選用伺服電機控制系統）

?

三、主要技術參數（可定制開合寬度，磨頭數量，加工速度）:

加工玻璃寬度:250-2000mm?

加工玻璃厚度: 3-25mm

加工最小玻璃尺寸：250×250mm?

最大磨削量: 5mm

倒角角度: 45°(士3°)?

平行度:土0.3mm/m

速度范圍: 0-7m/min?

對角線誤差: 0.5mm /m

工作臺高度: 800 - 850mm

電壓頻率: 380v/50Hz

?
